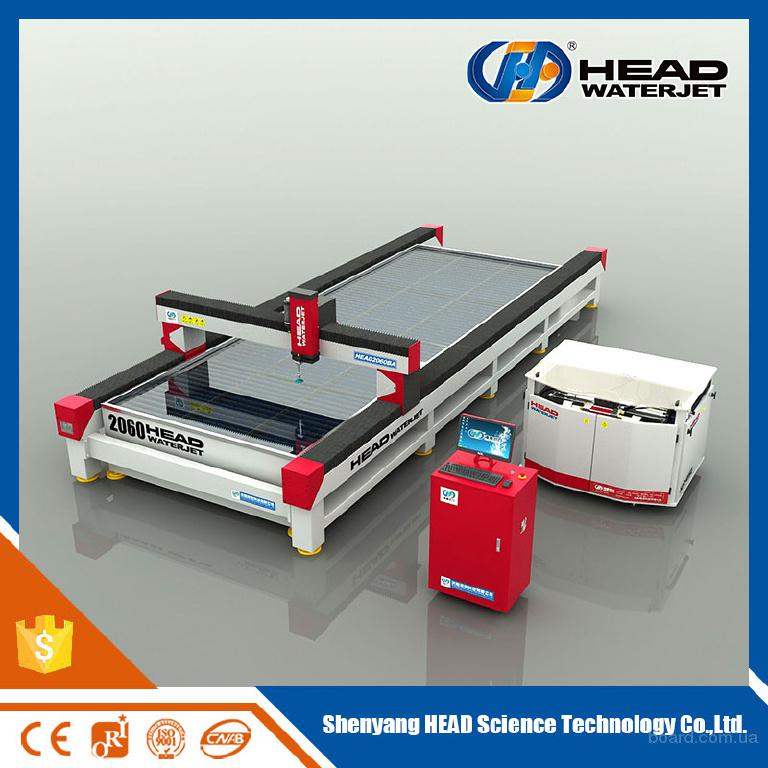

Технические параметры:HEAD2060
Марка
насоса*
HEAD38030Z/HEAD42037Z
Мощность
двигателя насоса kW
30/37
Сеть
380 В/50 Гц/3 фазы
Максимальная подача масла л/мин
90/106
Максимальная подача вода, л/мин
3,7/3,8
Максимальный диаметр отверстия , ММ
0,33/0,35
Объем аккумулятора, Л
1,3/1,2
усилитель
Accustream (США)/AVСША)
ограммируемый логический контроллер
Omron
Распределитель
YUKEN
Стандартное рабочее давление(бар)
3800/4200
Размеры установки
Габаритные размеры координатного стола X x Y x Z (мм)
3000*7000*1600
Масса
координатного стола (кг)
3500
Масса
заполненной ванны (кг)
4500
Зона обработки
Рабочий ход режущей головки, X - Y мм
2000х6000
Рабочая зона стола, X - Y мм
2100х6100
·Перемещение по оси Z мм
150
Описание
направляющих
Цифровое управление,
ось X портального типа,
Портального типа, надежной, жесткой и
устойчивой конструкции,равномерный ход, высокая точность и безопасность.
Портальный тип стола имеет жесткие требования по плавности и параллельности
двух поперечин Y. Продольно-фрезерный станок используется для обработки
поверхности направляющих, который поддерживает плоскостность установки.
Поперечина X рабочего стола выполнена из прессованного алюминиевого
сплава.
Ось Z
автоматически управляемая, имеет 3-осевое управление и функция автоматической
настройки инструментов.
Шариковая винтовая пара и линейные направляющие (TAIWAN), которые гарантируют точность передачи,
высокое качество, и продолжительный срок службы.
Сервомотор и привод (Япония), который обладает надежным управлением,
устойчивой работой и не производит низкочастотный резонанс.
Защита от столкновения и перебега, концевые выключатели, функция двойной
защиты.
Точность
движения
Точность
позиционирования (мм/мм)
0,1
Повторяемость
(мм)
0,02
Максимальная
скорость движения портала
6 м/мин
Решетка
Оцинкованная сталь
Допустимая
нагрузка на стол
800 кг/м2
Питание
3-фазное, 380V,
50Hz
