1. Назначение
ТУ 34-70-009-90
Импульсный электрозапальник (ИЭЗ), состоящий из электронного блока (ЭБ) и запальной свечи (ЗС), входит в систему газо-импульсной очистки (ГИО) поверхностей нагрева энергетических, водогрейных и др. котлов от наружных отложений при сжигании в топках твердого топлива или мазута, а также теплообменников, работающих на запыленных технологических газах. Основное назначение ИЭЗ - поджигание газовоздушной смеси в устройствах ГИО с дискретно изменяемой периодичностью. ИЭЗ может быть включен в дистанционную или автоматическую схему управления импульсными камерами ГИО.
Условия эксплуатации:
- температура окружающего воздуха - от 0 до +60°С,
- относительная влажность при температуре +35°С - до 80%,
- высота над уровнем моря - не более 2000 м,
- окружающая среда - не взрывоопасная, не содержащая пыли (в т.ч. токопроводящей) в количестве, нарушающем работу ЭБ, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию,
- воздействие по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания и длительностью не более 10 мкс.
Степень защиты ИЭЗ - УР-40 по ГОСТ 14255-69.
2. Технические данные

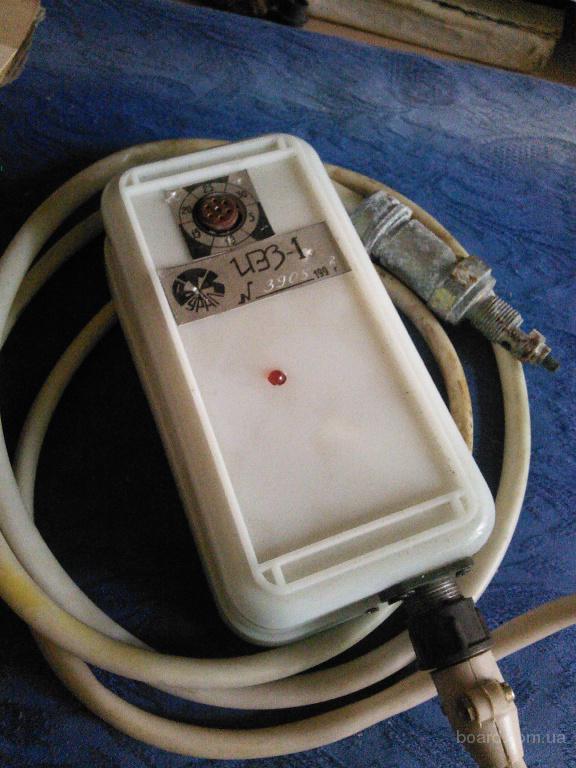

Электрозапальник импульсный ИЭЗ-1
№
Параметр
Единица
измерения
Норма
1
Напряжение питания, переменное
В
220(+22-33)
2
Частота сети
Гц
50±1
3
Пределы регулирования периодичности импульсов, дискретно через 5 с.
с
5-30±10%
4
Длительность разряда
мс
200 (+50-10)
5
Потребляемая мощность при разряде, не более
Вт
900
6
Режим работы, периодический
количество включений за сутки
количество импульсов за цикл очистки
шт.
шт.
3
20-2007
Наличие сигнализации напряжения на ЭБ
да
да
8
Масса изделия, не более
кг
1
