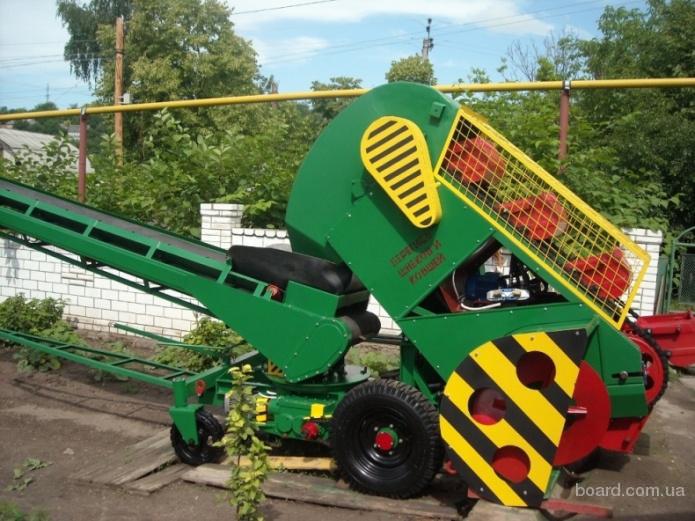

Самоходный ковшовый шнековый погрузчик Р6-КШП-6  (продам)

Состоит из ковшового элеватора с подгребающими шнеками, поворотного подъемно-спускного ленточного транспортера, колесной тележки, гидрооборудования, электрооборудования.

Основные производственные процессы погрузчика могут быть проведены в автоматическом режиме работы.

Одним из главных преимуществ, которыми обладает ковшовый погрузчик КШП-6, является то, что его управление осуществляется дистанционно с переносного пульта управления одним человеком.

Привод рабочих органов и передвижение погрузчика осуществляются от пяти электродвигателей и двух гидроцилиндров.

Описание составных частей самоходного ковшового шнекового погрузчика Р6-КШП-6:

1. Ковшовый элеватор с подгребающими шнеками.

Элеватор является заборным механизмом погрузчика. Рабочий орган элеватора (ковшовая цепь с девятью ковшами) огибает звездочки приводного, натяжного и двух отклоняющих валов и приводится от электродвигателя через клиноременную и цепную передачи. Ковшовая цепь натягивается двумя болтами. Рабочая ветвь ковшовой цепи опирается на деревянные поддерживающие планки и скользит по ним. Для ворошения бунта элеватор снабжен двумя подгребающими шнеками, которые смонтированы на консолях нижнего отклоняющего вала и заключены в кожух. Все узлы элеватора установлены на несущей сварной раме, которая при помощи двух шарниров опирается на раму тележки. Подъем и опускание элеватора производятся гидроцилиндром механизма подъема. Нижнее положение элеватора ограничивается двумя упорными болтами. При длительной транспортировке элеватор поддерживается двумя упорными болтами.

2. Поворотный подъемно-спускной ленточный транспортер.

Материал отгружается поворотным ленточным транспортером, состоящим из рамы, ленты, приводного барабана с приводом, натяжного барабана, поддерживающих роликов, приемной воронки, козырька, а также механизмов подъема и поворота. Сварная рама транспортера при помощи пустотелых цапф закреплена на поворотном круге, установленном на раме тележки, и поддерживается механизмом подъема. Верхняя часть рамы имеет корытообразную форму, образованную опорными досками и наклонными стенками. Рабочая ветвь ленты опирается и скользит по опорным доскам и роликам. Нерабочая ветвь поддерживается опорными роликами. Для увеличения сцепления транспортируемого материала с лентой на лицевой стороне смонтированы вертикальные скребки. Приводной барабан установлен в хвостовой части транспортера под приемной воронкой. Привод барабана осуществляется от электродвигателя через клиноременную и цепную передачи. Натяжной барабан установлен в головной части транспортера на оси. Натяжение ленты регулируется двумя болтами. Механизм подъема транспортера, представляющий собой винтовой домкрат, позволяет вручную изменять наклон транспортера. Поворот транспортера производится механизмом, который состоит из зубчатой рейки, соединенной со штоком гидроцилиндра, и цилиндрической шестерни.

3. Колесная тележка.

Тележка состоит из рамы, ведущих колес, двух приводных редукторов с электродвигателями и рояльных колес. Для буксирования погрузчика тележка снабжена дышлом. Рама тележки представляет собой сварную конструкцию, на которой смонтированы все механизмы погрузчика. Колеса посредством цепных передач раздельно приводятся от электродвигателей через червячно-зубчатые редукторы. Рояльные колеса снабжены фиксаторами, которые обеспечивают в случае необходимости (например, при въезде своим ходом по трапам в кузов автомашины или железнодорожную платформу) прямолинейное движение.

4. Гидросистема.

Гидрооборудование предназначено для работы механизмов подъема элеватора и поворота транспортера. Оно включает в себя шестеренчатый насос НЩ-10Е левого вращения, приводимый в движение электродвигателем через цилиндрический одноступенчатый редуктор с передаточным отношением масляный бак емкостью 8 литров, два гидроцилиндра и систему шлангов высокого и низкого давления. Управление работой гидроцилиндров осуществляется при помощи золотников реверсивных с электроуправлением, позволяющих производить подъем-опускание элеватора и поворот транспортера в обе стороны с дистанционного пульта управления.В соединительные штуцера шлангов гидроцилиндров установлены замедлительные клапаны для ограничения скорости опускания элеватора и поворота транспортера. Предохранительный клапан предназначен для ограничения максимального давления. Отрегулирован на 50 кгс/см2.

5. Электрооборудование.

Погрузчик КШП-6 оборудован пятью приводными электродвигателями трехфазного переменного тока серии 4А, шкафом электроаппаратуры, дистанционным пультом управления, золотниками реверсивными с электроуправлением, освещением и сигналом. Все внешние соединения и подключения осуществлены кабелем марки КРПТ 3x4x1x2,5 и посредством соединительных муфт типа МП-2. Погрузчик подключается к сети трехфазного переменного тока с глухозаземленной нейтралью. Напряжение сети 380 В, частота 50 Гц. Зануление корпуса машины и пульта управления осуществляется нулевой жилой токоподводящего кабеля. За
