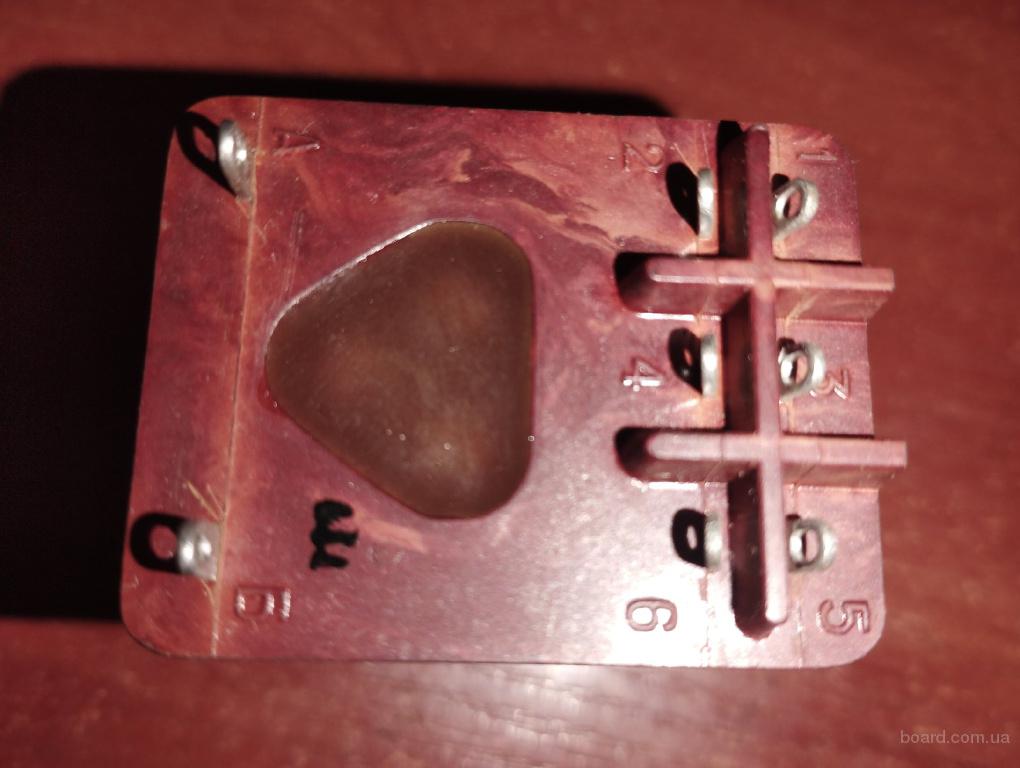

Контактор ТКЕ203ДТ Реле ТКЕ203ДТ (продам)
Контактор ТКЕ203ДТ Реле ТКЕ203ДТ
Контактор ТКЕ203ДТ Реле ТКЕ203ДТТКЕ203ДТ
Контактор ТКЕ203ДТ электромагнитный трёхцепевой, включающий, негерметичный, с обмоткой рассчитанной на включение в сеть постоянного тока с номинальным напряжением 27 В.
Имеет три независимых замыкающих контакта с одним разрывом цепи на ток 2 А.
Контактор ТКЕ203ДТ обеспечивает коммутацию электрических цепей постоянного тока напряжением до 30 В и переменного тока напряжением до 200 В частотой от 360 до 440 Гц.
Предназначен для работы в электросистемах объектов авиационной техники, аппаратуры общего и специального назначения.
Режим работы — продолжительный.
Тип корпуса — негерметичный, зачехлённый.
Климатическое исполнение контактора ТКЕ203ДТ: общеклиматическое «О» по ГОСТ 15150-69.
Технические условия: ТУ 641-65.
Основные технические и эксплуатационные характеристики контактора ТКЕ203ДТ:
● Напряжение управления постоянного тока, В …… 27;
● Ток управляющий, А, не более …… 0,085;
● Напряжение коммутируемой цепи постоянного тока, В …… 30;
● Напряжение коммутируемой цепи переменного тока, В …… 200;
● Ток коммутируемой цепи, А …… 2;
● Температура окружающей среды, °С …… от -60 до +90.
● Количество коммутируемых цепей, шт …… 3;
● Конструктивное исполнение …… негерметичный;
● Габаритные размеры, мм …… 33,5х42,5х51,5;
● Масса кг, не более …… 0,1.
Расшифровка условного обозначения:
ТКЕ203ДТ
Т — номинальное напряжение обмотки управления 27 В;
К — контактор с питанием цепи управления постоянным током;
Е — значение номинального тока в цепи главных контактов, обозначает разряд:
— Н — ноль целых;
— Е — единицы;
— Д — десятки;
2 — указывает количество единиц данного разряда;
03 — количество и вид контактов:
— первая цифра 0 отсутствие независимых размыкающих контактов,
— вторая цифра 3 количество независимых замыкающих контактов;
Д — длительный режим работы;
Т — дополнительные конструктивные особенности и модификации контактора.
