Котлы ниисту-5  (продам)

Установка, подключение, испытание котла производится специализированными службами. Запрещается эксплуатация котла без ведома органов надзора, контролирующих эксплуатацию отопительной аппаратуры и сосудов под избыточным давлением.

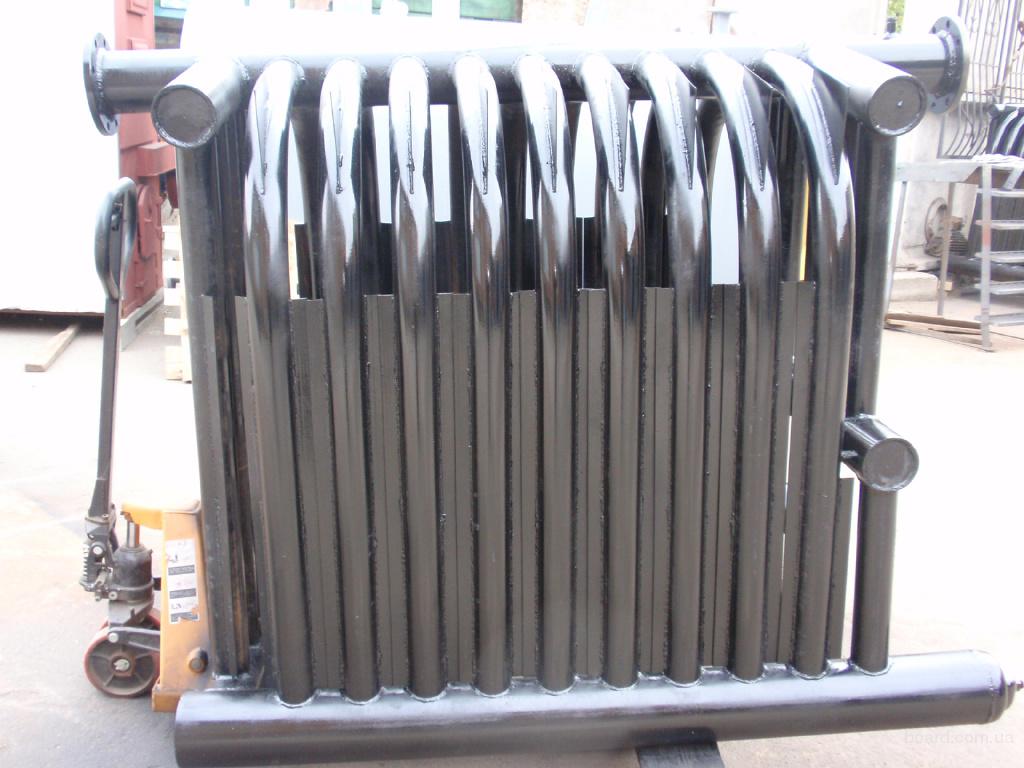

Котел НИИСТУ-5 состоит из передней, средних и задней секции котла, сваренных в трубную систему. Средние секции отопительного котла имеют одинаковое устройство и состоят из одного верхнего коллектора , двух нижних и трех правых и левых Г-образных экранных труб, сваренных в один узел.
Передняя и задняя секции состоят из прямых труб и образуют передний (фронтовой) и задний экраны.
Для увеличения поверхности нагрева и создания условий направленного движения дымовых газов боковые и задний экраны имеют приваренные диафрагмы, которые перекрывают межтрубные зазоры на высоту до начала гиба труб средней секции.
Наружная сторона труб боковых и заднего экранов имеют по 3 плавника , которые улучшают теплообмен, увеличивая поверхность нагрева.
Образовавшиеся в процессе горения дымовые газы поднимаются вверх к потолку топки, проходят между трубами боковых и заднего экранов выше диафрагм, опускаются снаружи топки вниз по образованным плавниками конвективным каналам и поступают в дымоходы справа и слева и уходят в общий боров газохода и далее на дымовую трубу.
Колосниковое полотно состоит из чугунных колосников, уложенных на подколосниковые валы. Фронт топки котла крепится к вертикальным стойкам каркаса. Фронт топки котла состоит из верхней части с чугунной плитой фронта с дверкой для загрузки и шуровки угля и из нижней части, к которой прикрепляются дверка для очистки зольника и воздуховод с шибером для регулирования подачи воздуха под колосниковое полотно.
Вода в котел поступает через патрубок на нижнем коллекторе заднего экрана, проходит по отопительному котлу, нагревается и через передний патрубок на верхнем коллекторе передней секции направляется в тепловую сеть.
В состав водогрейного котла НИИСТУ-5 входит: трубная система, колосниковое полотно, воздуховод, два управляемых дымовых шибера, теплоизоляция, каркас, запорная и предохранительная арматура, контрольно-измерительные приборы. Котел устанавливается на фундамент. Теплоизоляция котла состоит из кирпичной кладки. Кирпичная обмуровка выполняется после монтажа и гидравлического испытания котла.
