РГ-35,РГП-35  (продам)

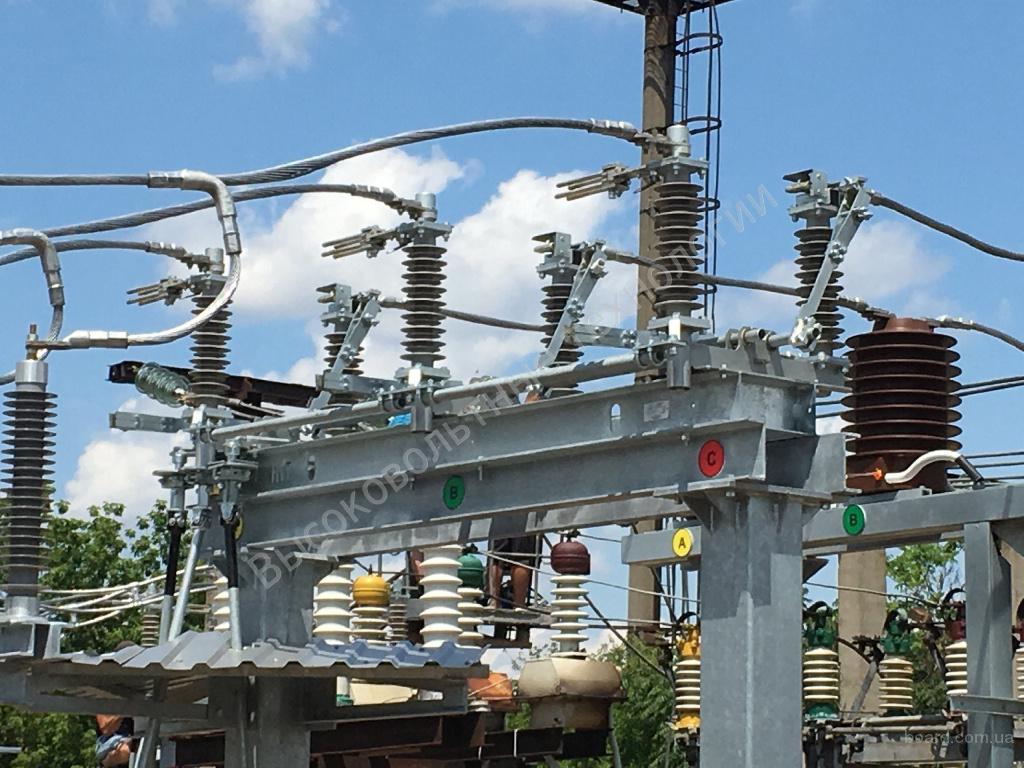

ООО ГК “Высоковольтные технологии”  предлагает к поставке высоковольтные разъединители серии РГ,РГП  на номинальное напряжение 35-220 (330 по специальному заказу) kV.

Разъединители серии РГ,РГП  изготавливаются из отдельных полюсов, которые могут использоваться в однополюсном, двухполюсном, трехполюсном вариантах установки. Разъединители поставляются в собранном виде на специальной раме.

Полюс разъединителя выполнен в виде двухколонкового аппарата с разворотом главных ножей в горизонтальной плоскости и состоит из цоколя, изоляционных колонн (Изоляторов), токоведущей системы и заземляющего устройства. Одна из колонок аппарата выполнена неподвижной, что позволило уменьшить количество кинематических связей и увеличило надёжность аппарата.

Контактные ножи разъединителя выполнены из бериллиевой бронзы.

Новая контактная система обеспечивает равномерное нажатие, и хороший электрический контакт во время всего срока службы разъединителя. Не требуется дополнительная регулировка контактного нажатия в течение срока службы. Контактная система хорошо работает в условиях сильного обледенения.

Контактные ножи разъединителей на 2000 и 3150 А состоят из двух контактных ножей на 1000 А. В заземляющее устройство разъединителя входят заземлители, стационарно установленные на цоколе разъединителя и неподвижный контакт, установленный на главном контактном ноже.

Части разъединителя, которые выполненные из черных металлов покрыты антикоррозионным покрытием в виде горячего или гальванического цинка.

Контактная часть разъединителя покрывается техническим серебром.



Структура условного обозначения РГП-2-35II/1000 УХЛ1

Р - Разъединитель

Г – Горизонтально-поворотный

Н – Нормальный уровень изоляции по ГОСТ 1516.3-96, с повышенным уровнем  индекс отсутствует

П – Полимерная изоляция

2 – Количество заземлителей (1 или 2)

Х – Расположение заземлителей (“а”- со стороны неподвижной колонки, (“б”- со стороны подвижной колонки )

35 – Номинальное напряжение, kV (35,110,150,220) (330 по специальному заказу)

II - Категория загрязненности изоляции (для усиленного исполнения изоляции – категория

«II» по ГОСТ 9920, при нормальном исполнении, или исполнении с полимерной изоляцией индекс отсутствует)

1000 – Номинальный ток, A (1000,2000,3150)

УХЛ-1  - Климатическое исполнение и категория размещения по ГОСТ 15150



Управление главными заземляющими ножами и  осуществляется ручным приводом ПР, RSM-1 или электродвигательным приводом собственной разработки серии RSD-1.



Разъединитель РГ–35/1000УХЛ1

Разъединитель РГ–35.II/1000УХЛ1

Разъединитель РГП–35/1000УХЛ1

Разъединитель РГП–35/2000УХЛ1

Разъединитель РГ–35/2000УХЛ1

Разъединитель РГП–35/2000УХЛ1

Разъединитель РГ–35/3150УХЛ1

Разъединитель РГ–35.II/3150УХЛ1

Разъединитель РГП–35/3150УХЛ1

Заказы в производство принимаются только после заполненного опросного листа.
