Металлорукав используется для гибкой подводки и защиты электрических кабелей, транспортировки жидкостей в гидравлических системах. В отличие от используемой для тех же задач пластиковой гофрированной трубы, металлический рукав надежнее, долговечнее и обладает повышенной термостойкостью. В этой статье мы собрали правила монтажа, подготовленные экспертами — инженерами Уфимский Завод Металлорукавов.

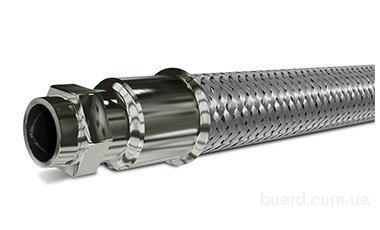

Как устроен металлический рукав

Металлорукав имеет сложную структуру:

• Наружный слой — многослойная оплетка из металла. В ней может быть до 3-х слоев. Чем больше — тем надежнее и прочнее защита.
• Под оплеткой расположена основа металлорукава - гофра. Это герметичная оболочка с кольцевыми гофрами, расположенными параллельно. Изготавливается методом гидроформовки из трубных заготовок, сваренных аргонодуговой сваркой встык по длине трубы.
• При необходимости применяется дополнительная наружная защита: резиновая оболочка, терморукав или термочехол.

Конкретное исполнение подбирается под место установки и условия эксплуатации. Например, при повышенной влажности в месте установки металлорукава применяется резиновая оболочка, термочехол — расширяет границы допустимой температуры до +1500 °C и так далее.

Толщина, количество нитей в металлической оплетке влияет на прочность, максимальное рабочее давление при транспортировке жидкости, устойчивость к вибрациям. Если подобрать эти характеристики неверно, срок службы изделия заметно уменьшается.

Правила монтажа

Аккуратно разматывайте бухту с рукавом

При неаккуратном и резком разматывании на металлорукаве могут образоваться деформации, перегибы и скрутки.

Это может вызвать нарушение целостности гофры, взаимного положения плетеных металлических нитей. В поврежденном месте образуются микротрещины в гофре, что приводит к моментальному выходу рукава из строя после подачи в него рабочей среды под давлением.

По тем же причинам не рекомендуется перемещать волоком шланг, если этого не избежать, можно только по гладкой ровной поверхности.

Не допускать скручивания металлорукава

При установке рукава нельзя допускать скручивания гибкой части. Такое часто случается при неаккуратном затягивании гаек крепления концов металлорукава. Один конец остается в покое, а второй поворачивается вдоль центральной оси трубки.

При монтаже участков соединения отрезков металлорукава используют два гаечных, что исключает скручивание по центральной оси.

При выборе длины учитывайте тепловое расширение

Если выбрать металлорукав с минимальным запасом по длине, при нагревании или увеличении внутреннего давления его оплетка может деформироваться. По этим же причинам не следует жестко фиксировать шланг хомутами и другими видами крепежа.

Всегда оставляйте запас длины и определенную свободу крепления для компенсации температурной деформации.

Используйте специальные ролики для подвеса

При подвесе на узких хомутах, крюках, проволоке, деформируется узкий участок оплетки. При эксплуатации он страдает сильнее, а значит и износ шланга наступит раньше срока.

Специальный ролик распределяет нагрузку по большому участку поверхности рукава, воздействие на оплетку становится незначительным.

Учитывайте минимальный радиус изгиба

Производитель указывает минимальный радиус изгиба металлорукава, при котором разрешается эксплуатация.

Если согнуть шланг сильнее, вершина гофры будет деформироваться, что приведет к перелому защитной оболочки и потере герметичности. Для проверки радиуса изгиба можно воспользоваться подходящей по размеру трубой.

Во время эксплуатации шланг может провиснуть. Это может привести к уменьшению радиуса изгиба. Предотвратить это поможет плоская подставка, которая не позволяет шлангу провиснуть.

Узнать о монтаже рукавов больше можно на официальном сайте производителя — Уфимском заводе металлорукавов. Специалисты предприятия расскажут о правилах выбора шлангов и их установке. Если нужен нестандартный рукав, завод может сделать такой под заказ.
