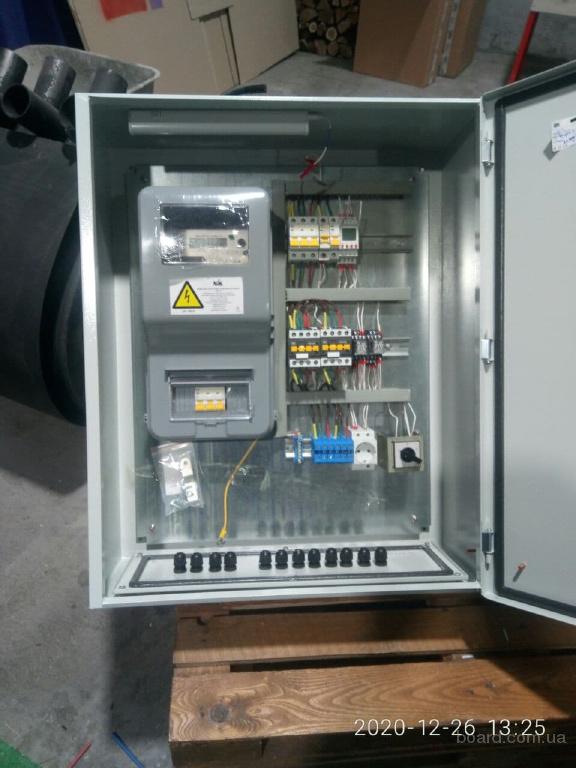

Шкаф Управления Наружным Освещением ШУНО ПР 2.2.3.25/25.3.(3) IP54  (продам)

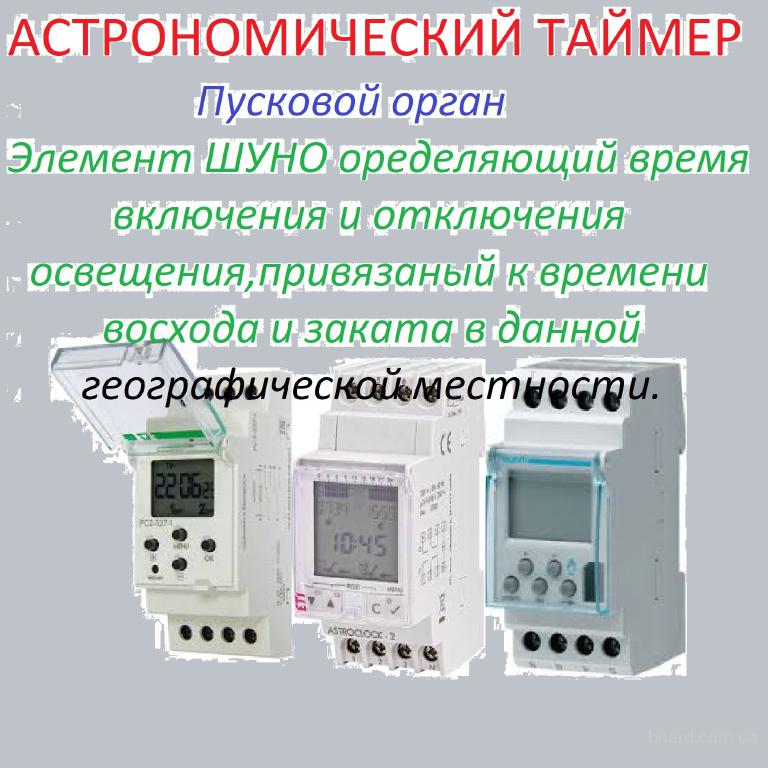

Шкаф управления наружным освещением  ШУНО ПР 2, применяется для коммутации электрической цепи в сетях освещения.  Особенностью применения шкафов серии ШУНО ПР 2, является использование в качестве пускового органа АСТРОНОМИЧЕСКОГО ТАЙМЕРА, что позволяет расширить сферу применения в различных условиях. В зависимости от настройки таймера в котором применяется географическое расположение местности, с четко привязанным временем захода и заката солнца в данной местности  , можно с учетом  особенности рельефа  корректировать время включения и отключения освещения на  участке . Также достоинством данного устройства является функция НОЧНОГО ПЕРЕРЫВА, что позволяет уменьшить затраты электроэнергии на освещение, путем отключения участка сети в ночное время.

Пример

Освещение поселка Карповка  Днепропетровской области, с географическими координатами : 47.66581011120986 с.ш, 33.11203912336568 в.д. (goggle maps).

 Для освещения всего поселка установим  100 светильников (LED) мощностью по 50 Вт.

В качестве провода применим СИП-4 4х16

Место установки шкафа выбираем максимально приближенным к центру (для более рационального использования провода)

Линии тянем таким образом что б было несколько «веток» по три фазы.

Светильники подключаем  в каждой «ветке», поочередно  к фазам «А», «В», «С»

                Подключаем наши «ветки» к ШУНО ПР 2, таким образом что б в каждой из них, две жилы было подключено к двум фазам «ВЕЧЕРНЕГО КАНАЛА», а одна к фазе «НОЧНОГО КАНАЛА».

                Допустим у нас получилось три «ветки» по три фазы, около тридцати трех светильников на фазу, и около одиннадцати светильников на провод. То есть мы максимально- равномерно распределили нагрузку.

После правильной настройки таймера мы получим

                1. На 01.01.2021.

Время восхода: 07.36;

Время заката: 16.05;

Время включения освещения на всем участке : 16:05

Время отключения «вечернего канала» то есть 2/3 всего освещения 23:00, остается включенным только 1/3 всего, «ночной канал».

Время включения «вечернего канала» 05:00, у нас включено все 100% освещения.

Время отключения всего освещения 07:36

                2. На 01.04. 2021.

Время восхода: 06:26;

Время заката: 19:16;

Время включения освещения на всем участке : 19:16

Время отключения «вечернего канала» то есть 2/3 всего освещения 23:00, остается включенным только 1/3 всего, «ночной канал».

Время включения «вечернего канала» 05:00, у нас включено все 100% освещения.

Время отключения всего освещения  06:26.

                Как мы видим, в зависимости от астрономической даты,  у нас изменились времена восхода и заката. В АСТРОНОМИЧЕСКОМ ТАЙМЕРЕ данные изменения учитываются и вносятся поправки каждый день.
