Биениемер ПБ-250 ПБ-500 (продам)
Украина, Кировоградская область, Светловодск
Биениемер ПБ-250 ПБ-500
Биениемер ПБ-250 ПБ-500
Биениемер ПБ-250 ПБ-500
Биениемер ПБ-250 ПБ-500
Биениемер ПБ-250 ПБ-500Приборы ПБ изготовлены в соответствии с ТУ
2-034-543-81 и предназначены для измерения радиального и торцевого биения
деталей устанавливаемых в центра.
2. Основные данные
Диаметр валов от 210 мм
Диаметр дисков, шестерен 300 мм
Длина вала 250 мм, 500 мм (ПБ-500)
Длина станины 480 мм, 780 мм (ПБ-500)
Типоразмер
Высота центров
Расстояние между центрами
Масса поверяемых деталей
мм
кг
ПБ-250
80
250
13,5
ПБ-500
160
500
50
3. Конструкция прибора

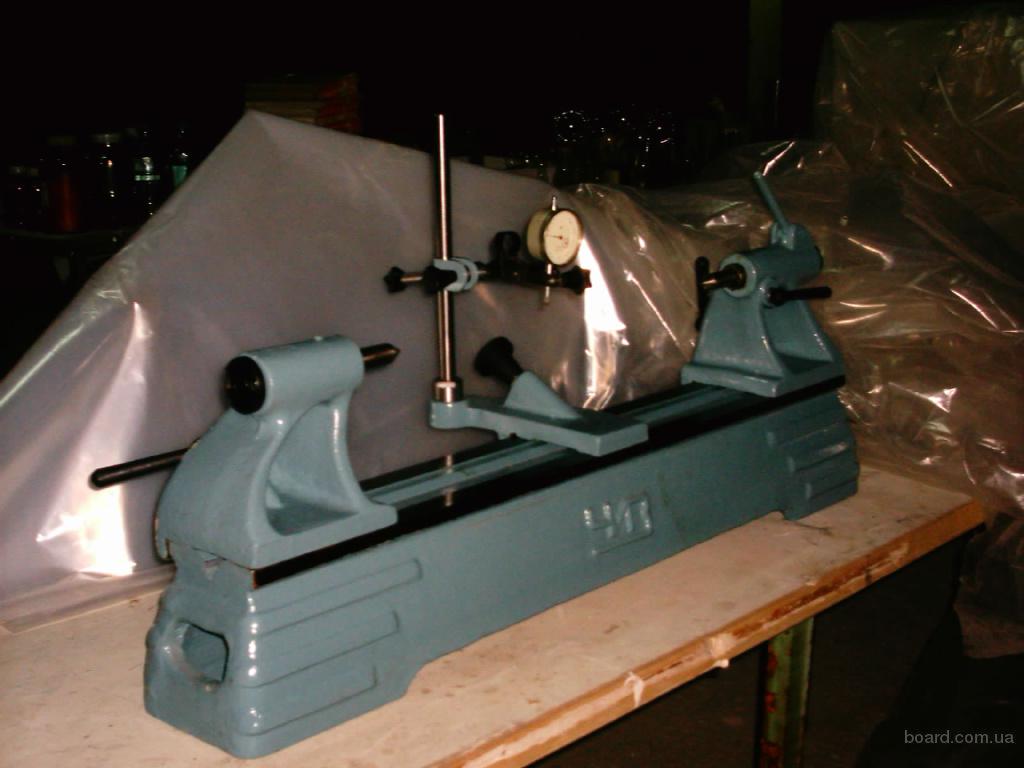

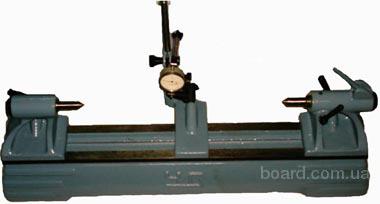

Прибор состоит из станины с установленной на ней подвижно передней и задней бабкой, и кронштейном для крепления индикатора (Рис. 2).
Комплект1. Станина............................................................................1
2. Передняя бабка...............................................................1
3. Задняя бабка...................................................................1
4. Кронштейн крепления индикатора.................................1
5. Индикатор ........................................................................1
6. Паспорт ............................................................................1
