Электролаборатория кабельная передвижная КАЭЛ-3 (в дальнейшем – "КАЭЛ-3") смонтирована в фургоне автомобиля и предназначена для:
- испытания изоляции кабелей и др. устройств и приспособлений постоянным и переменным (50 гц) высоковольтным напряжением;
- прожига дефектной изоляции кабелей с последующим дожигом ее;
- определения трассы кабельных линий;
- топографического определения мест повреждения кабельных линий индукционным и акустическим методами;
- определения расстояния до места повреждения кабелей напряжением 0,4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении.
СОСТАВ Электролаборатории ЭТЛ-10
(КАЭЛ-3):
1. Стойка управления в комплекте:
переключатель высоковольтный выбора режимов – 3;
переключатель высоковольтный "ПРОЖИГ-ЗАРЯД ГАУВ" - 1;
автотрансформатор регулировочный TDGC2-5 (РНО) - 1;
короткозамыкатель трехфазный с электроприводом - 1
2.Блок управления электролабораторией-1
3.Рефлектометр высоковольтный осциллографический
“Искра-3” в комплекте с датчиками-1
4.Генератор звуковой частоты ГЗЧ-2500-1
5.Приемник П-806 в комплекте с датчиками-1
6.Блок высоковольтных испытаний БВИ-60/50-М5 -1
7.Блок прожига БПР-25/8 - 1
8.Генератор акустики ГАУВ-6-05 -1

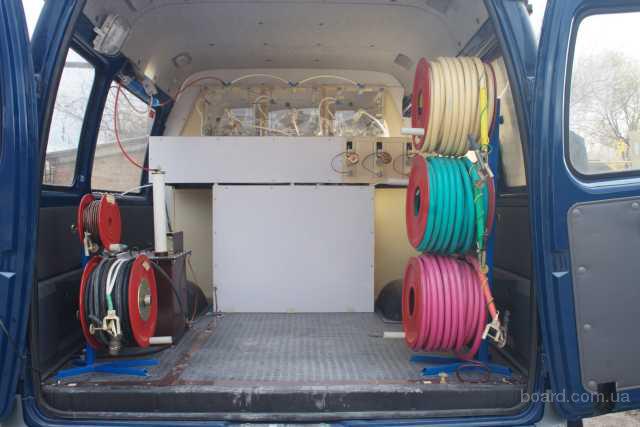

9.Блок барабанов с проводом защитного заземления и сетевым кабелем -1
-длина по 30 м
10.Блок трех барабанов с кабелями для испытания и прожига изоляции-1-Длина
-по 30 м
11.Провод высоковольтный для испытания переменным высоким напряжением-1-Длина-30
м
(в бухте)
12.Сирена СС-1 -1
13.Светильник сигнальный красный-1
14.Комплект ограждений:
штырь изоляционный – 4 шт.;
шнур изоляционный – 20 м
15.Стойка изоляционная в комплекте с основанием- 4
16.Электролаборатория кабельная передвижная КАЭЛ-3.
Паспорт. КАЭЛ-3/128.00.00.00ПС
17.Электролаборатория кабельная передвижная КАЭЛ-3.
Руководство по эксплуатации. КАЭЛ-3/128.00.00.00РЭ
18.Приемник П-806. Руководство по эксплуатации.
П806.00.00.00.РЭ
19.Генератор звуковой частоты ГЗЧ-2500.
Руководство по эксплуатации.
20.Рефлектометр высоковольтный осциллографический
“Искра-3” Руководство по эксплуатации.
