Транспортеры скребковые навозоуборочные ТСН-160 предназначены для удаления навоза из животноводческих помещений с одновременной погрузкой в транспортное средство. Число обслуживаемых стойл крупного рогатого скота -100 -110.
Транспортеры ТСН-160 для работы используют круглозвенную, неразборную, калиброванную, термически обработанную цепь В2-5-14х80.Ст.23Г2А, что обеспечивает более высокую надежность в работе и увеличивает срок службы транспортера, снижает трудоемкость и стоимость его монтажа на ферме.

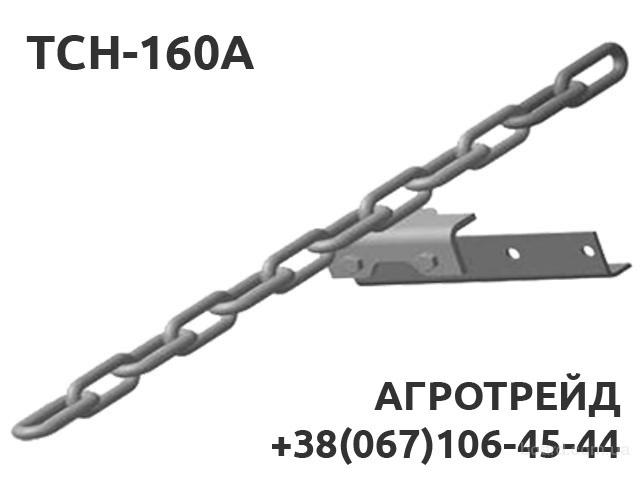

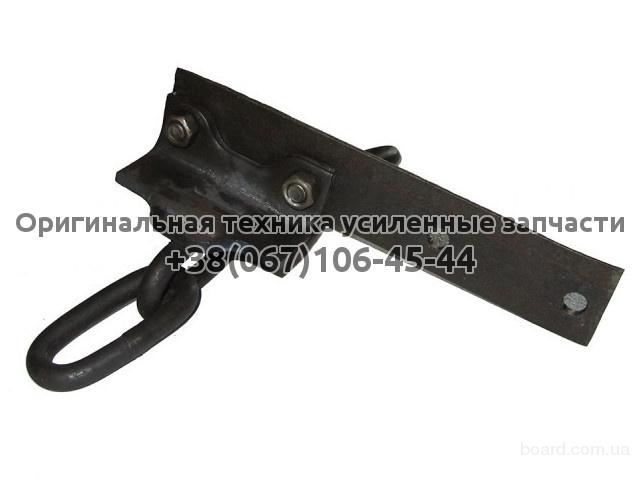

ТСН-160А, вариант крепления скребка сверху или снизу, два болта

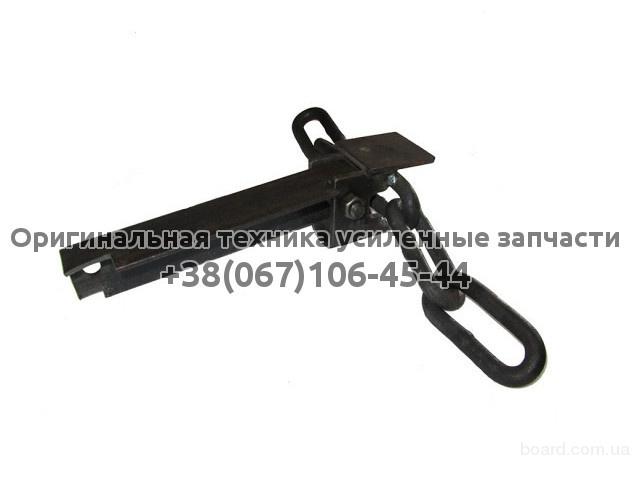

ТСН-160Б, вариант крепления скребка боковое(плавающее), один болт
Технические характеристики транспортера ТСН-160
Производительность за час чистого времени, в пределах - т/час - 4,5
Скорость движения горизонтального транспортера - м/с - 0,19 ± 0,02
Шаг скребков горизонтального транспортера - мм - 1120 ± 10
Шаг скребков наклонного транспортера - мм - 640 ± 10
Длина скребка - мм - 270
Длина цепи горизонтального транспортера - м - 160
Длина цепи наклонного транспортера - м - 13,25
Длина корыта наклонного транспортера - м - 6,4
Угол наклона, не больше - град - 30
Установленная мощность горизонтального эл.двигателя - кВт - 4
Установленная мощность наклонного эл.двигателя - кВт - 2,2
Комплект поставки транспортера ТСН-160
Горизонтальная часть
Цепь круглозвенная со скребками - 160м

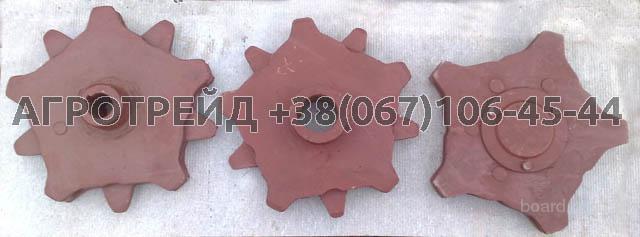

Приводная звездочка, d=55 - 1шт
Натяжное устройство - 1шт
Поворотное устройство - 2шт
Редуктор шестеренчатый/ременной - 1шт
Электродвигатель 4кВт х 1000 об/мин - 1шт
Шестерня эл.двигателя, d=32 - 1шт
Рамка установки редуктора - 1шт
Анкерные болты - 17шт
Пульт управления Я 5920 3174У5 - 1шт
Выгрузная часть
Наклонная камера - 1шт
Транспортер наклонной камеры - 1шт
Приводная звездочка - 1шт
Поворотное устройство - 1шт
Редуктор выгрузной - 1шт
Рамка установки редуктора - 1шт
Электродвигатель 2,2кВт х 1500 об/мин - 1шт
Шестерня эл.двигателя, d=24 - 1шт
Натяжной винт - 1шт
Всегда в наличии транспортер тсн горизонтальный, транспортер тсн наклонный, приводные звездочки тсн, поворотные и натяжные устройства тсн, наклонные камеры тсн, редуктор тсн, запчасти к редуктору тсн.
