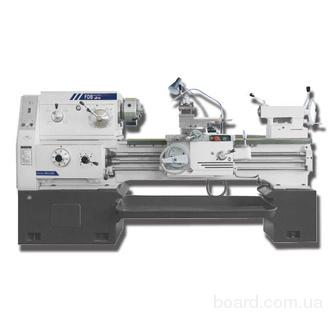

Описание токарно-винторезного станка FDB Maschinen Turner 500x1500/ Turner 500x1500-DPА:
Универсальные токарно-винторезные станки FDB Maschinen Turner 500x1500/ Turner 500x1500-DPА предназначены для обработки уравновешенных заготовок (деталей) тел-вращения диаметром 610 мм. Токарно-винторезные станки данной серии характеризуются массивной конструкцией, жесткой станиной, высокой точностью обработки и надежностью, продолжительным периодом эксплуатации. Благодаря технологии накаленной среднечастотной индукции, достигнута высокая прочность направляющих станины. Органы управления оборудования размещены в удобном месте, делая управление более понятным и интуитивным. Токарно-винторезные станки FDB Maschinen Turner 500x1500/ Turner 500x1500-DPА достаточно просты в обслуживании и эксплуатации и предназначены для эксплуатации в условиях серийного, мелкосерийного и штучного производства.
Особенности токарно-винторезного станка FDB Maschinen Turner 500x1500/ Turner 500x1500-DPА:
Жесткая массивная станина станка;
Закаленные и шлифованные направляющие станины;
Радиальное биение шпинделя менее 0,015 мм;
Закаленные шлифованные шестерни и валы;
Централизованная система смазки;
Продольная и поперечная подачи суппорта;
Механизм ускоренного перемещения суппорта;
Наглядные рукоятки управления коробками скоростей и подач;
Центральная система смазки суппорта;
Система подачи СОЖ с дозирующим краном;
Устройство цифровой индикации (на модификации DPA);
Спиральный кожух ходового винта;
Механический тормоз шпинделя;
Резьбоуказатель;
Произведено согласно нормам DIN 8606.
Гарантия | Сервисное обслуживание | Распечатать
Характеристики
Технические характеристики:Модель FDB Turner 500x1500/ Turner 500x1500-DPА
Номер арт.
Электропитание
Частота, Гц 50
Напряжение питания, В 380
Мощность двигателя привода шпинделя, кВт 7,5
Мощность привода быстрого перемещения, кВт 0,8
Мощность двигателя привода подачи СОЖ, кВт -
Станочные данные
Высота центров, мм 250
Наибольшая длина обработки, мм 1500
Наибольший диаметр обработки над станиной, мм 500
Наибольший диаметр обработки над суппортом, мм 300
Наибольшая диаметр обрабатываемой над выемкой в станине, мм 720
Длина выемки станины, мм 210
Частота вращения шпинделя, об/мин 11 - 1600
Количество ступеней вперед 24
Частота вращения шпинделя назад, об/мин 14 - 1580
Количество ступеней назад 12
Внутренний конус шпинделя передней бабки МК 6
Присоединительная поверхность шпинделя A6
Диаметр сквозного отверстия в шпинделе, мм 52
Ширина станины, мм 400
Ход верхней каретки суппорта, мм 128
Ход поперечной каретки суппорта, мм 140
Внутренний конус пиноли задней бабки МК 5
Перемещение пиноли задней бабки, мм 150
Продольная подача, мм/об 0.08-1.59 (64 подач)
Поперечная подача, мм/об 0.04-0.79 (64 подач)
Пределы шага нарезаемых метрических резьб, мм 1 - 192
Количество шагов нарезаемых метрических резьб -
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм 2 - 24
Количество шагов нарезаемых дюймовых резьб, ниток на дюйм -
Пределы шага нарезаемых трапецеидальных резьб 1 - 96
Количество шагов нарезаемых трапецеидальных резьб -
Пределы шага нарезаемых модульных резьб 0,25 - 48
Количество шагов нарезаемых модульных резьб -
Высота державки резца, мм 25
Габаритные размеры
Длина, мм 3168
Ширина, мм 1000
Высота, мм 1267
Масса станка, кг 2220
